fertigung:hf2
Table of Contents
Teile
- USB/serial-Adapter von Digitus Prolific pl2303 Chip
- RFM12B HF-Module
- Atmel/Nordic Modul (puls)
- USB-Buchse
- BNC-Buchse
Zusammenbau
USB/Serial Adapter
- Blaues Gehäuse entfernen (Messer). Abbildungen
- USB-Buchse und RS232 Buchse entfernen
- IC-Pin
RFM

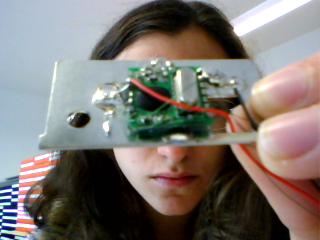

Fixierung:
- Platine ca. 1mm kleiner als RFM-Modul zuschneiden und unterlegen
- Platine nach oben und unten mit Löthügel auf Untergrund gegen Verrutschen sichern
- Modul an Kontakt links unten und rechts (3. von unten) an Untergrund (Masse) festlöten:
Drähte die durch Öffnung führen:
- Cu-Draht (hier rot) an Kontakt rechts unten
- weitere Fädeldrähte (grün): rechts die oberen drei Kontakte, rechts oben am obersten Kondensator
- Massekabel (schwarz) unter der Öffnung anlöten
Drähte oben am Modul entlangführen (unten befindet sich das HF-Teil)
